Свайно-ростверковая конструкция – разновидность фундаментного основания, которая используется при возведении различных зданий и сооружений на участках со слабыми или пучинистыми грунтами, резкими перепадами рельефа, в зоне вечной мерзлоты, на нестабильных и болотистых почвах.
Особенности конструкции
Исходя из названия конструкции становится понятно, что свайно-ростверковый фундамент предполагает наличие двух частей:
- подземная часть – деревянная, стальная (винтовая) или железобетонная свая;
- надземная часть – монолитный ростверк.
Сваи погружаются в грунт ниже уровня промерзания до достижения определенной проектом отметки. Варианты погружения:
- набивной – погружение сваи с применением специальных сваебойных установок (обычно используется для высотного строительства);
- буронабивной – бурение скважины с последующим формированием сваи (установка арматуры и заливка бетоном);
- винтовой – ввинчивание сваи в грунт.
Последние два варианта достаточно широко распространены в малоэтажном строительстве.

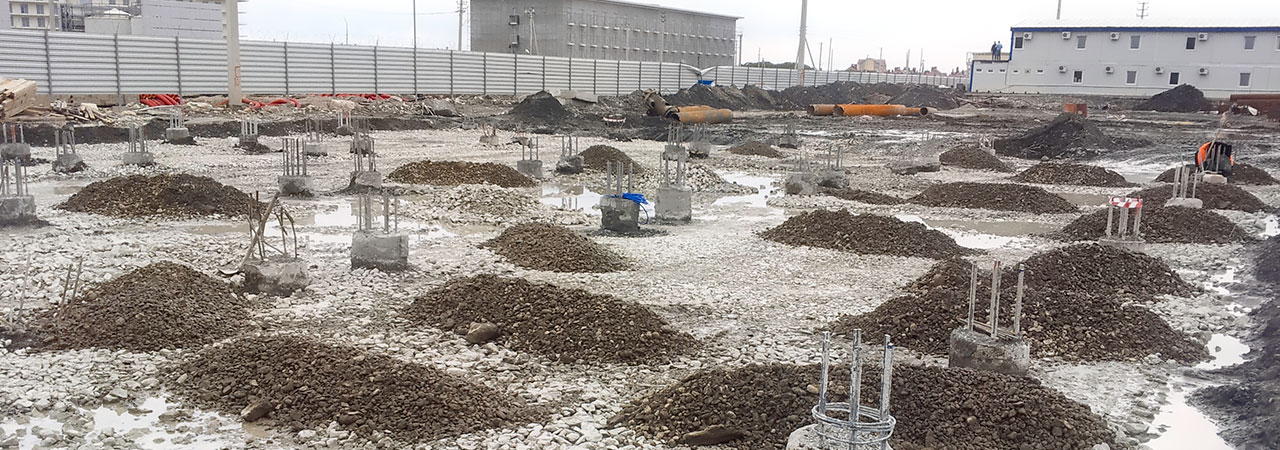

После погружения верхняя часть сваи длиной около 50 см. (оголовок) остается на поверхности. Арматура верхней части сваи загибается и перевязывается с арматурным каркасом ростверка. После установки опалубки вся конструкция ростверка заполняется бетоном, обеспечивая надежное соединение и восприятие нагрузок.
Этапы выполнения работ
- Разработка проекта: исследование грунтов, определение глубины погружения свай, расчет будущих нагрузок, выбор материалов.
- Подготовка участка (при необходимости): установка ограждения, удаление насаждений, выемка верхнего слоя почвы, вывоз мусора и т.п.
- Разметка территории: привязка на местности, определение точек установки свай.
- Погружение свай.

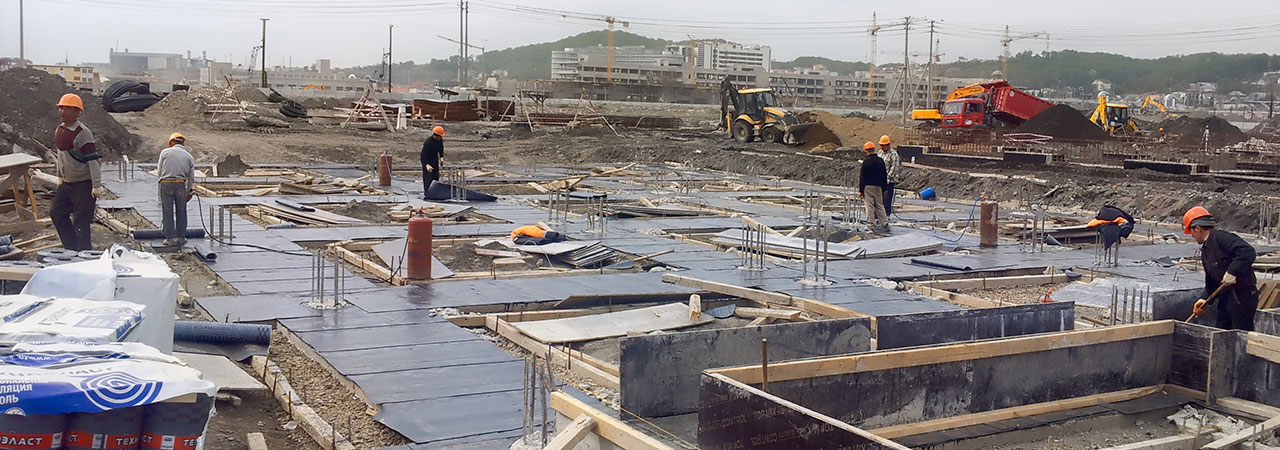

- Установка опалубки под ростверк.
- Установка элементов каркаса ростверка и соединение их со сваями.
- Устройство монолитного ростверка.
- Снятие опалубки.
Преимущества свайно-ростверкового основания
В числе основных преимуществ нужно отметить следующие:
- подходит для большинства разновидностей грунтов и участков с неоднородным рельефом (за исключением каменистых почв);
- большая вариативность длины свай (отдельные виды свай можно погружать на глубину до 30-35 м.);
- при правильном устройстве характеризуется длительным (до 100 лет и более) сроком службы;
- достаточно экономичный вариант относительно других видов фундаментов;
- проведение работ возможно при любой погоде, включая минусовые температуры (до -20 градусов);
- оптимальное распределение нагрузок от строения;
- большая несущая способность (зависит от выбранного типа свай);
- высокая прочность всей фундаментной конструкции;
- минимальный объем подготовительных работ;
- небольшие сроки проведения работ.
Указанные выше преимущества актуальны при условии правильного выполнения свайно-ростверкового основания.
Распространенные ошибки
В числе наиболее распространенных ошибок, критично влияющих на качество фундамента и устойчивость всего здания, следует упомянуть:
- непрочное соединение арматуры верхней части свай и каркаса ростверка;
- недостаточная глубина погружения свай;
- нарушение технологии производства работ;
- ошибки в расчетах при выполнении проекта.
Качественно выполненный фундамент – залог устойчивости всего здания. Здесь крайне важным является верность расчетов и качество работ. Поэтому устройство фундаментов любых зданий стоит доверить профессионалам. Квалифицированные специалисты КС ГРУПП организуют необходимые исследования, проведут расчеты и выполнят свайно-ростверковый фундамент с соблюдением технологии и строительных норм.
